UNICO PLUS Einzelflügel

Einflügeliges Schiebetürelement, vorgesehen für Umfassungszargen

Überblick

ECLISSE UNICO PLUS

Schiebetürsystem für einflügelige Türblätter





  • Einzelflügelausführungen
  • Mit klassischer Zargenoptik
  • Montagefertig und praktisch


Die ECLISSE UNICO PLUS Modellreihe ist das klassische Einbauelement, entspricht dem gehobenen Standard im Bereich der Schiebetürkästen welche eine Umfassungszarge benötigen und wird montagefertig in ein - oder zweiflügeligen Ausführungen geliefert.

Die gezielt offene Bauweise des Schiebetürkastens für Trockenbau wird den zeitgemäßen Anforderungen im Innenausbau besser gerecht. Durch die gleichmäßige Verschraubung der GK-Platte mit den speziell profilierten Querstreben entsteht der flächige Verbund mit dem Schubkasten. So verarbeitet, steift sich der Kasten optimal gegen Spannungen und Druckeinwirkungen aus.

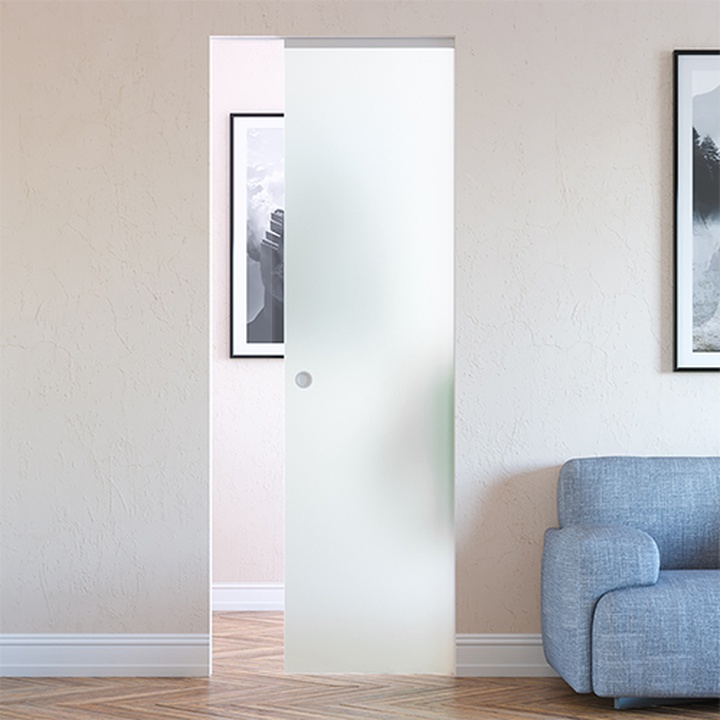

Das ECLISSE UNICO PLUS Schiebetürsystem gibt es passend für Holz- oder Glastürblätter.

ECLISSE UNICO PLUS  Schiebetürsystem für einflügelige Türblätter

Download:

Technik

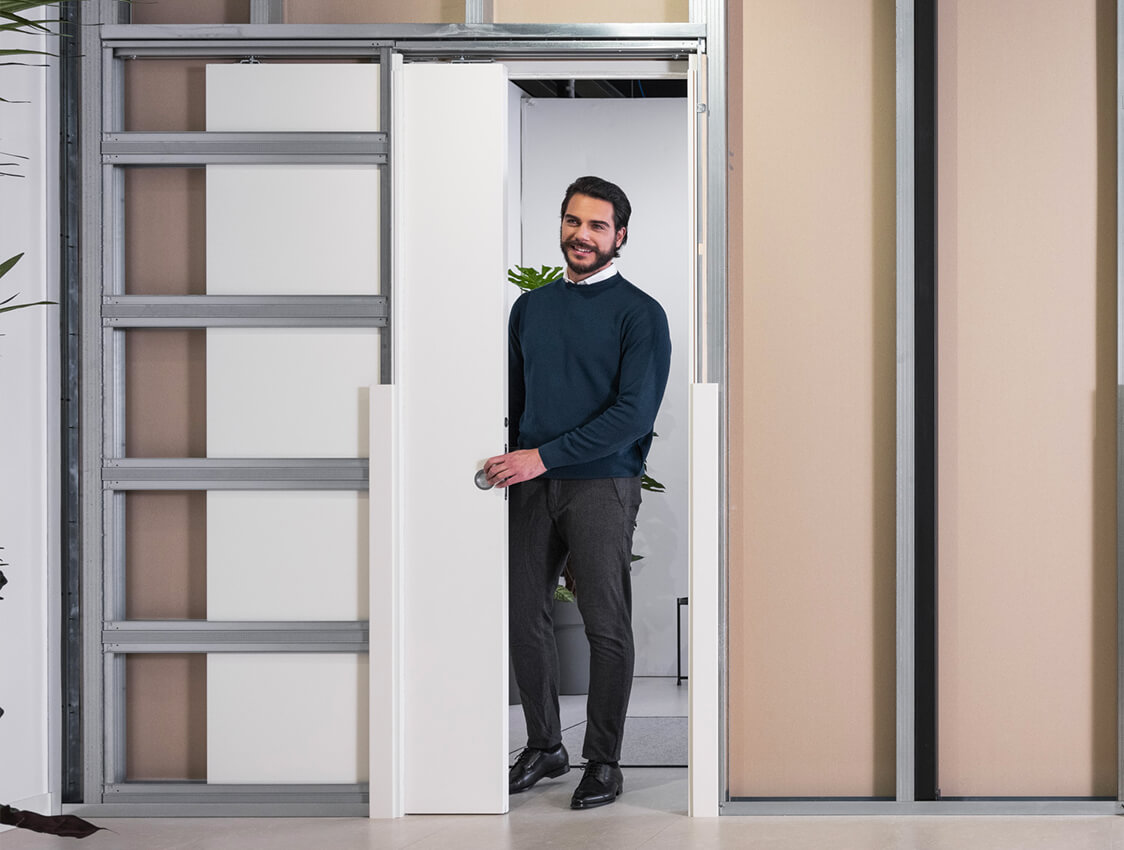

Ausführung Trockenbau mit ECLISSE UNICO PLUS

ECLISSE UNICO Einzelflügel

Trockenbau

Obere Metalltraverse

Verbessert den Widerstand gegen mögliche Stöße und Druckeinwirkungen von oben.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Verstärkte Querträger

Die 12 speziell profilierten Querträger aus verzinktem, 0,7mm starkem Stahlblech gewähren im Verbund mit den Rigipsplatten eine optimale Aussteifung gegen Drücke und Spannungen.

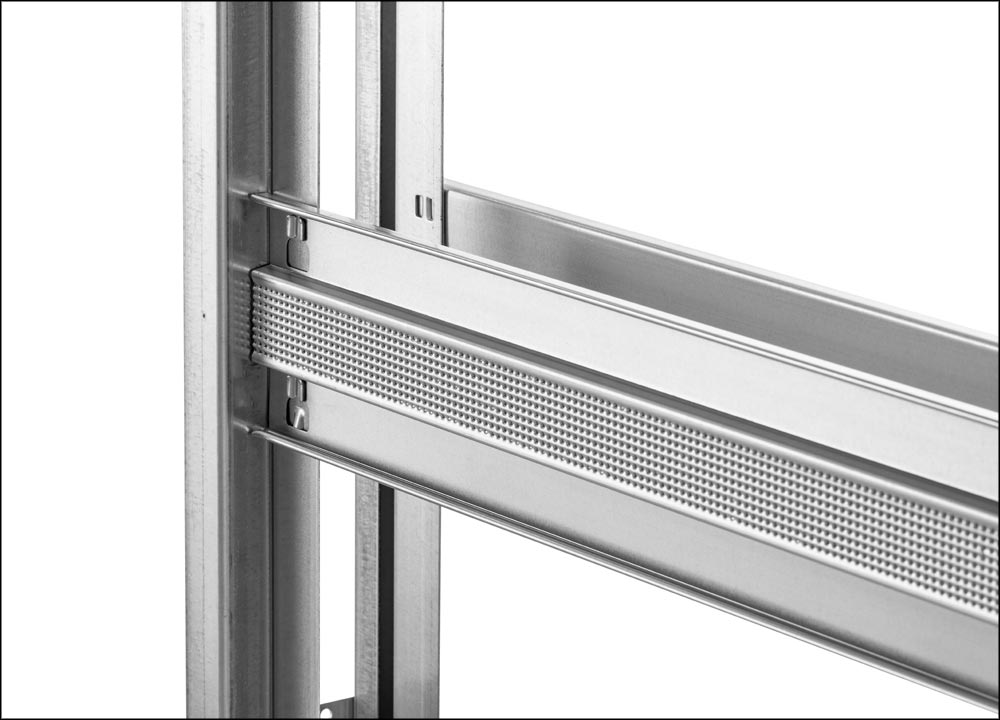

Mikroperforierte Querstreben

Die neuen Querstreben mit mikroperforiertem Schraubgrund erleichtern das Beplanken ohne Vorgebohren. Die mittige Markierung auf jeder Querstrebe hilft dabei, die Schrauben sicher zentriert einzusetzen.

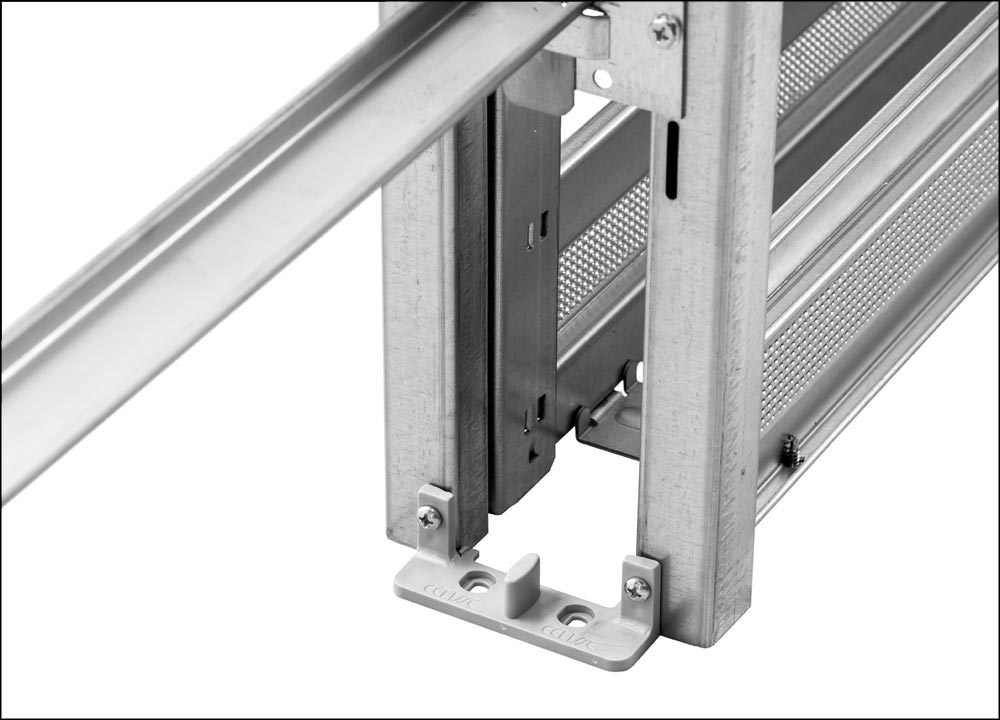

Estrichunabhängige Türblattführung

Direkt auf dem Fußboden oder am Einbauelement montiert, zentriert die Führung das Türblatt beim Öffnen und Schließen der Tür.

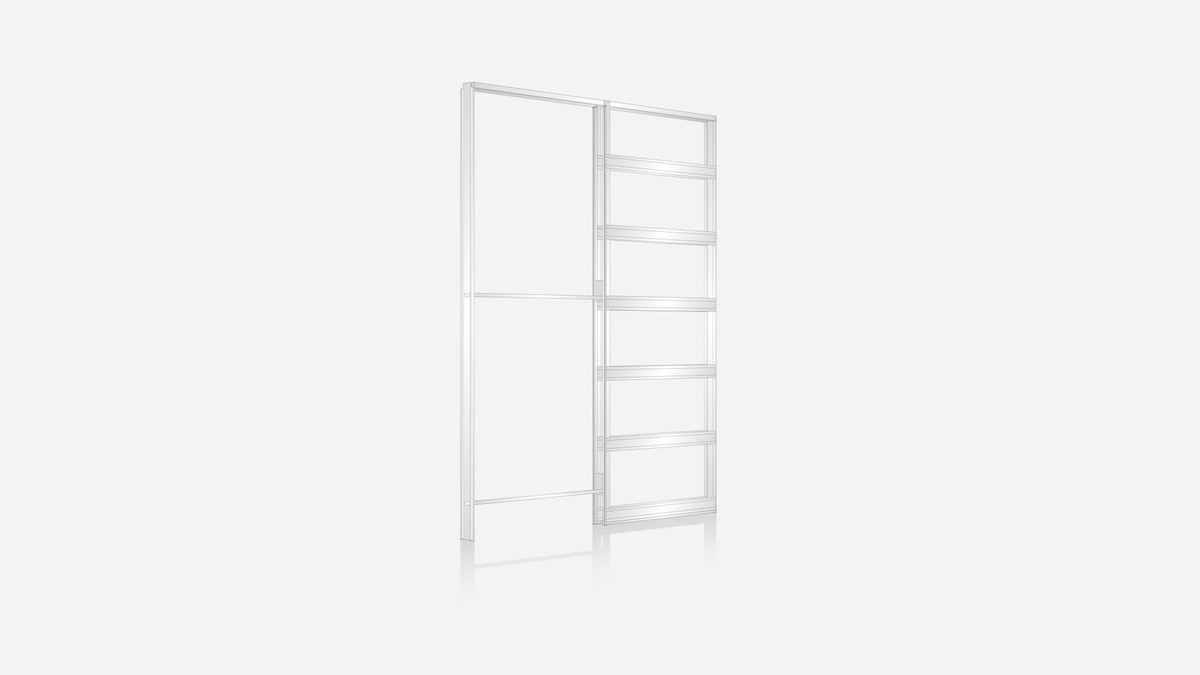

ECLISSE Unico Trockenbau version

System für den Trockenbau

Im Trockenbau ist ECLISSE UNICO PLUS 1- und 2-flg. für Profil 75 und 100 lieferbar. Im Aufbau auf Profil 75 (fertige Wand 10 oder 12,5 cm) ist die Türblattstärke von 40 mm nicht zu überschreiten.

Sondermaße sind einflügelig bis Türblattbreite 198,5 cm × Türblatthöhe 301 cm lieferbar. Für diese Sondermaße ist ein Profil 125 oder ein Doppelständerwerk (fertige Wandstärke min 15 cm) erforderlich.

Tipp: Mit Motor als elektrische Schiebetüre erhältlich.

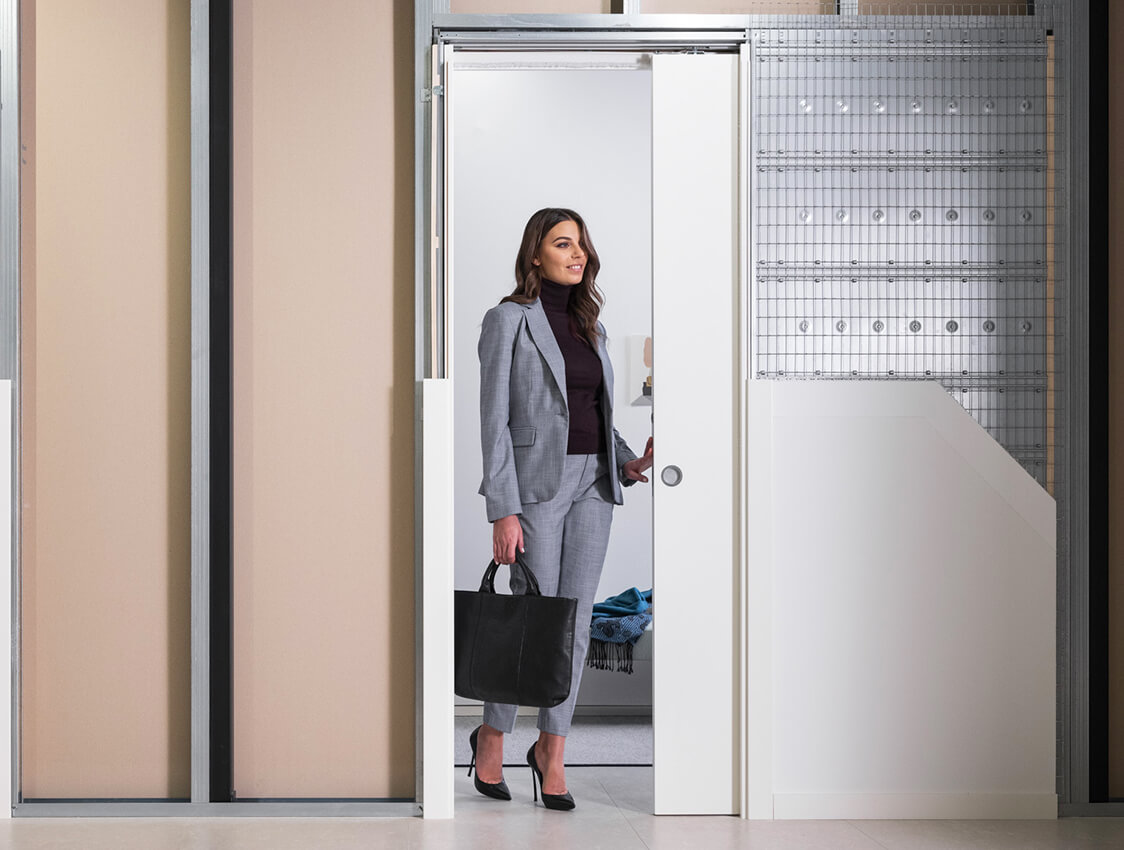

Ausführung Massivwand mit ECLISSE UNICO PLUS

ECLISSE UNICO EINZELFLÜGEL

Massivwand

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Engmaschiger Putzträger

Das engmaschige Putzträgernetz (50 x 25 mm) gewährt einen optimalen Verbund mit dem Zementmörtel. Seine flexible Verbindung (nicht geschweißt) mit dem Grundblech vermeidet Spannungsrisse beim Abtrocknen des Mörtels.

Ausgesteifte Seitenbleche

Die kreisförmig in regelmäßigen Abständen angelegten Punzen steifen die Seitenbleche des Schubkastens zusätzlich aus.

Putzträger ohne Verschweißung

Die Putzträgernetze sind auf dem Korpus ohne Verschweißungen verankert. Dadurch werden Spannungsrisse sowie Verzüge des Schiebetürkastens beim Abtrocknen des Zementmörtels vermieden.

Profilierte Queraussteifungen

Die 16 speziell profilierten Querausteifungen aus verzinktem Stahlblech gewähren im Verbund eine optimale Aussteifung gegen Druckeinwirkungen und Spannungen.

Verstärkte Einschubholme

Die verstärkten Einschubholme an der Wand­tasche ermöglichen ein schlankes Design bei gleichzeitig hoher Stabilität. Sie schützen das Element vor der Einwirkung mechanischer Kräfte am Türblatteinlauf.

Verwindungssteifer Distanzhalter

Der verwindungssteife Distanzhalter (nur Massivwandkästen) gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

Zentrierende Türblattführung

Direkt auf dem Fußboden oder am Einbauelement montiert, zentriert die Führung das Tür­blatt beim Öffnen und Schließen der Tür.

Das nachträglich herausnehmbare Bodenblech

Das nachträglich herausnehmbare Bodenblech des Schubkastens (nur UNICO Massivwand) ermöglicht dem Verarbeiter auch bei zu hoch gesetztem Kasten eine korrekte Montage des Türblattes.

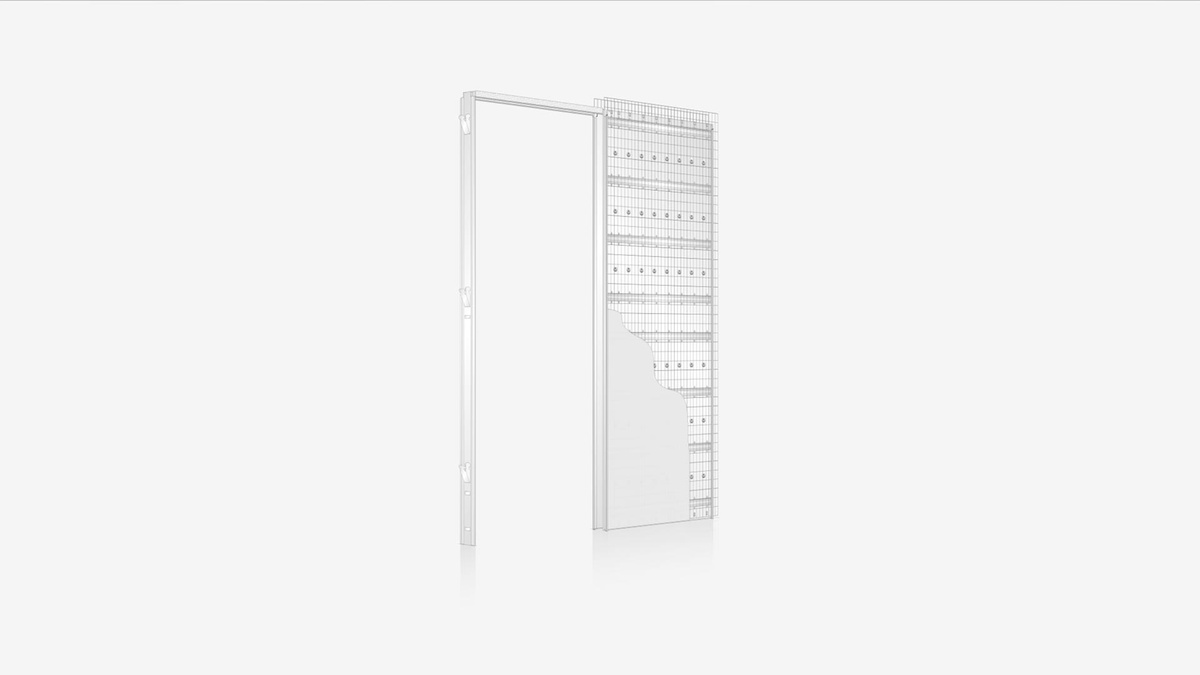

ECLISSE Unico Massivwand Version

System für die Massivwand

In der Massivwand-Ausführung ist ECLISSE UNICO PLUS 1- und 2-flügelig für Ziegelstärken 11,5 und 17,5 cm lieferbar.

Sondermaße für Trockenbau einflügelig sind bis Türblattbreite 148,5 cm × Türblatthöhe 291 cm lieferbar.

Eigenschaften

Estrichunabhängige Türblattführung ECLISSE Unico Plus

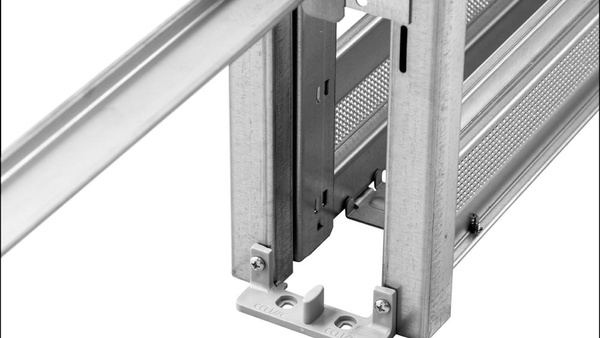

Estrichunabhängige Türblattführung

Direkt auf dem Fußboden oder am Einbauelement montiert, zentriert die Führung das Türblatt beim Öffnen und Schließen der Tür.

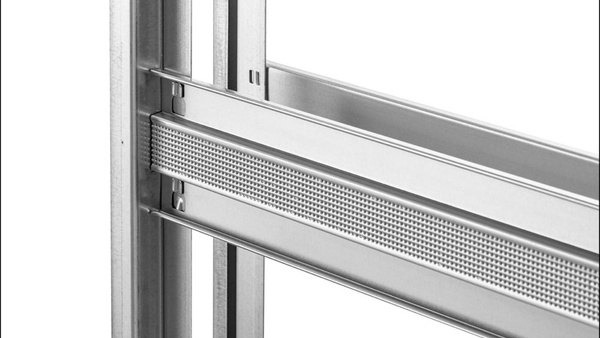

Mikroperforierte Querstreben

Mikroperforierte Querstreben

Die neuen Querstreben mit mikroperforiertem Schraubgrund erleichtern das Beplanken ohne Vorgebohren. Die mittige Markierung auf jeder Querstrebe hilft dabei, die Schrauben sicher zentriert einzusetzen.
